水轮机油压装置

水轮机油压装置

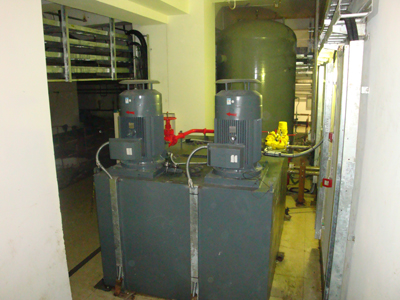

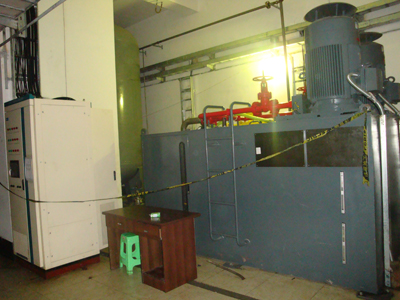

油压装置为水轮机筒阀、蝶阀、球阀以及调速器系统提供控制及操作压力油源，并具有自动稳定油压、自动补气、过压报警、事故低油压、油位报警等基本功能。它主要由油箱、主供油泵组、过滤系统、安全阀组、压力油罐、自动补气装置、油泵电气控制柜以及自动化元件等组成，油压装置配备2台主油泵，可以独立向系统供油，主油泵互为备用，当一台泵工 作时，则另一台泵备用，以提高供油系统的可靠性，额定供油油压6.3MPa。

通过安全组合阀可以实现：

• 油泵在启动期间处于卸荷状态，直至原动机达到稳定转速，才向压油罐供油。

• 油泵出口压力超过允许值时，安全阀自动打开，来自油泵的压力油排入集油槽，使油泵出口压力不再升高。

• 油泵停止运转或压油槽中压力大于油泵出口压力时，逆止阀自动关闭,防止压油槽中压力油倒流。

• 通过电磁阀对泵实现加载、卸载操作，操作简单可靠。
