EH供油装置

EH供油装置

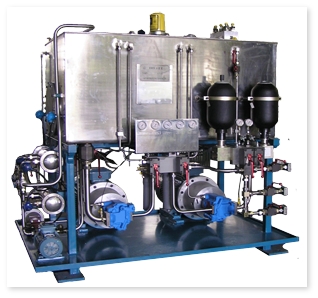

EH系统供油装置为调节保护系统各执行机构提供符合要求的高压工作介质（14MPa、MOOG2 级）。

供油装置采用具有良好抗燃性和稳定性的磷酸酯抗燃油作为工作介质。由交流马达驱动柱塞式恒压变量泵，将高压抗燃油送到各执行机构和高压遮断系统。本系统采用双泵冗余，互为主备。当一台泵工作时，则另一台泵备用，以提高供油系统的可靠性，二台泵布置在油箱的下方，以保证正的吸入压头。

油泵出口处装有滤油器和蓄能器，以保持供油清洁和压力稳定，同时还设有先导式溢流阀作为系统的安全阀，起到过压保护作用。系统回油经回油过滤器流回油箱。供油装置设有相对独立的循环油冷却和过滤系统、再生系统 , 可按系统运行需要随时投运 , 以改进油质和控制油温。

除此之外，供油装置还主要配置 : 油加热器、空气滤清器、磁性过滤器、各种阀门，以及用来监控供油系统运行工况的就地仪表等。
