顶轴油控制集成块组件

顶轴油控制集成块组件

所有汽轮发电机组都匹配顶轴油系统。目前大多数顶轴油系统采用分散管路结构。顶轴油母管先分散成各轴承支油路，在各分支油路上设置轴承油压节流调整装置，由于分支油路泄漏点较多，对电厂运行维护提出了非常高的要求。正常汽轮机运行，顶轴油系统处于停止工作状态。当汽轮机停车过程中，需投入顶轴油系统时，如果此时顶轴油系统故障或泄漏对汽轮机的正常工作将是巨大的隐患。为了提高顶轴油系统的安全可靠性，我们开发设计了汽轮机顶轴油控制集成块组件。

顶轴油泵压力油进入顶轴油控制集成块组件。顶轴油经各节流阀、单向阀调节轴承油压，以调整各轴承的顶起高度，防止各轴承之间的相互影响。其中节流阀用来调节去顶轴油的流量，从而调节顶轴油压，逆止阀是防止机组运行时轴承中压力油泄走。安全阀用以限制油泵来油压，并防止供油系统中油压超过最大允许值。

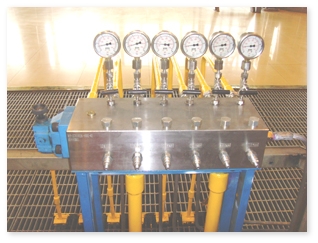

此顶轴油控制集成块组件结构紧凑，外形美观。节流阀、逆止阀、节截止阀及压力表等均为进口液压元件。性能可靠，调节性能好。因是集成形式，大大地减少了顶轴油系统的泄漏点，从而降低了故障发生率。
